라즈베리파이 NAS(openmediavault) 구축 3탄 :: argon one M.2 케이스 조립 (with WD BLUE SSD)

라즈베리파이 4B로 NAS 구축하기 본격적인 시작입니다
NAS를 구축하는 방법에는 여러가지가 존재합니다

1. 시놀로지 같은 제품
2. NUC
3. 라즈베리파이
4. 등등

1번은 제일 편하고 쉽게 구축할 수 있지만 가격대가 굉장히 비쌉니다
SSD나 하드 없이 껍데기만으로도 docker 돌리고 하려면 40만원 이상의 제품을 사야합니다(시놀로지 기준)
그래서 1번은 pass, 2번은 그래도 저렴한 편이긴 한데 저는 좀 더 저렴하게? 구축하기 위해서
그리고 사실 많이 익숙한 라즈베리파이를 구축하기로 하였습니다. 라즈비안만 못해도 10번은 설정해 봤을듯..
그래서 라즈베리파이4를 중고로 싸게 구매하고 필요한 제품들을 하나하나씩 구매해갔습니다
준비물은 다음과 같습니다

그리고 하드가 아닌 M.2 방식의 SSD로 결정하게된 이유도 있습니다

전력을 많이 먹지 않는 저전력으로 구동시키고 싶기 때문입니다

HDD 같은거르 꽂게 되면 가격은 저렴하지만 부피도 많이 차지하고

무엇보다 외부 전력이 또 필요하게 됩니다. 그래서 M.2 SSD(2.5 inch도 아닌)로 결정하였습니다

준비물

1. Argon One M.2 case
2. SSD
3. microSD(라즈비안 구워진)
4. (opt) microSD 리더기
5. c type 충전기
6. 드라이버

ARGON ONE M.2 case 살펴보기

저는 라즈베리파이를 날 것 그대로 방치하고 싶지 않아서
케이스를 구매하였습니다
케이스 없이 그냥 쿨러만 구매해서 달아주어도 되고 하지만
저는 SSD도 달기로 결정했기 때문에 M.2 단자를 지원하는 케이스로
argon ONE M.2 case를 아마존에서 구매하였습니다
처음에 M.2 case가 아닌 기본 case를 구매하였다가 재구매하였습니다 ㅠㅠㅠ 잘 보고 사세요

위는 배송시 같이 온 영수증입니다
배송비까지 포함해서 52달러 들었습니다.

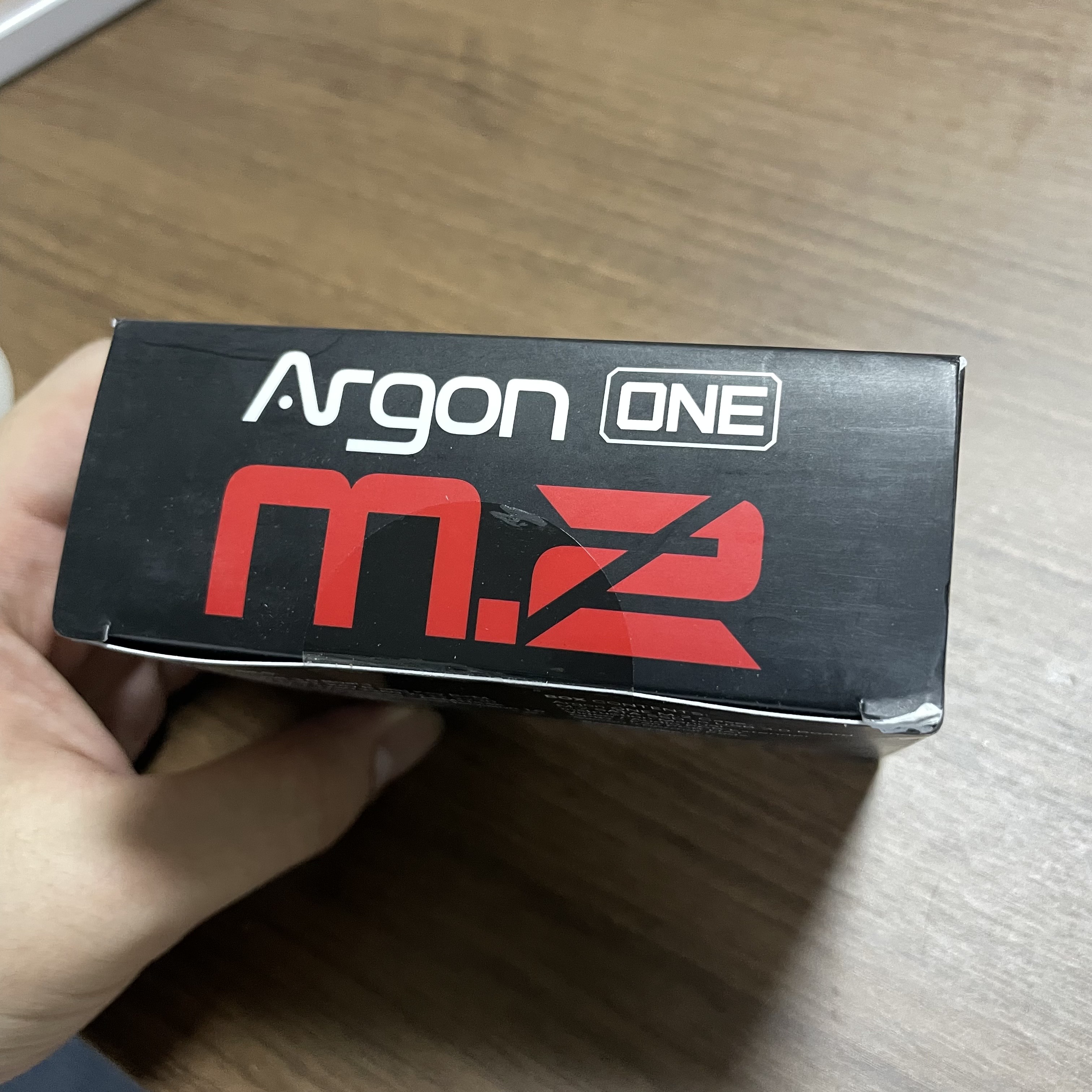

Argon ONE M.2 Case 입니다
M.2라고 큼지막하게 써져있네요( 기본 케이스는 이보다 저렴하지만 M.2 소켓을 지원하지 않으니 조심하세요!!)

그냥 비닐에 담겨서 왔는데 제품 상태는 멀쩡해보입니다

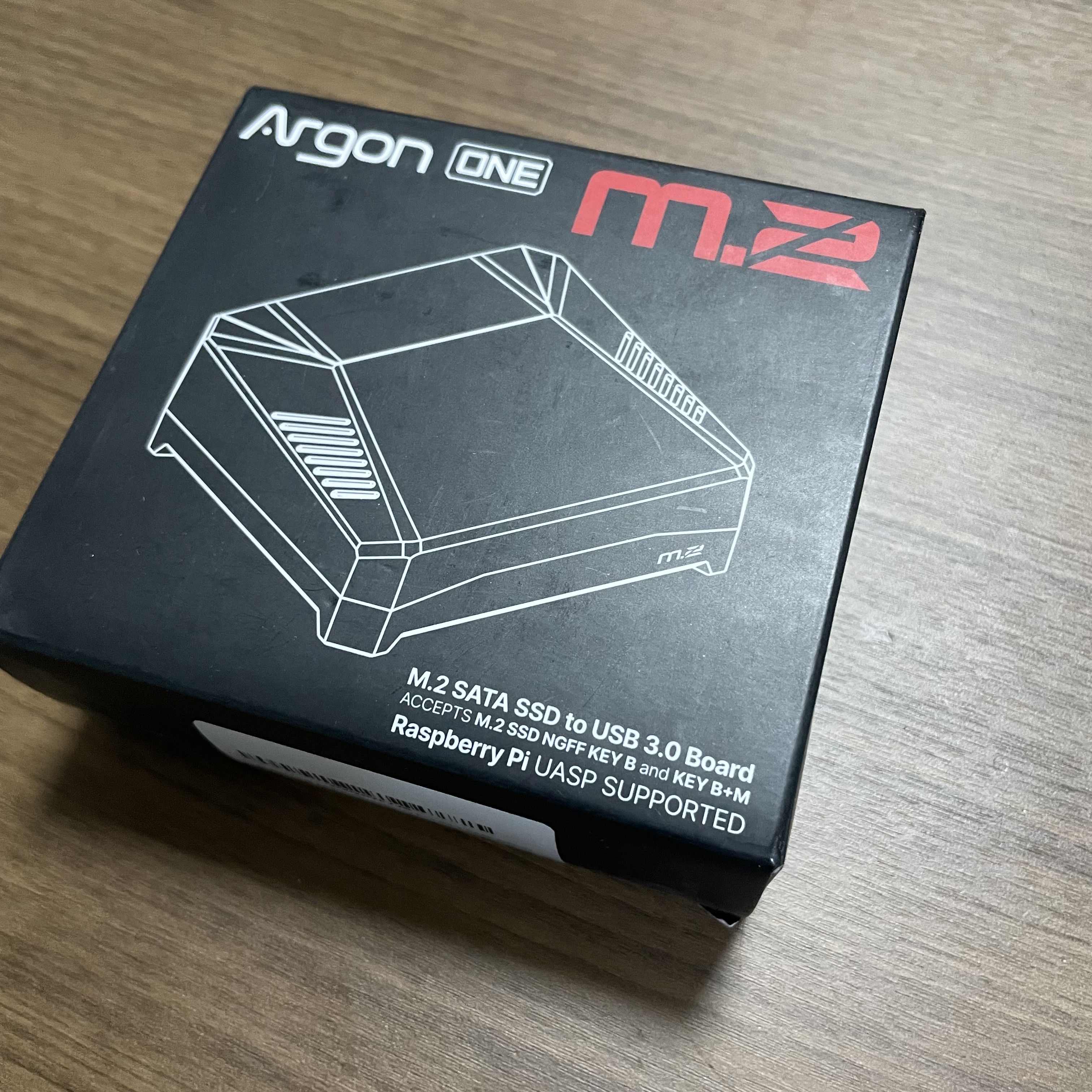

USB 3.0을 통해 SSD를 연결할 수 있으며 M.2 2280 2260, 2242, 2230 크기 모두 지원합니다
최대 6Gbps 써있는데 저게 M.2 SATA3 SSD 최대 속도였을거에요

박스를 열어보면 위 처럼 본체와 설명서가 들어있습니다

그래도 나름 바닥 부분 스크래치 방지를 위해 비닐이 붙어있습니다

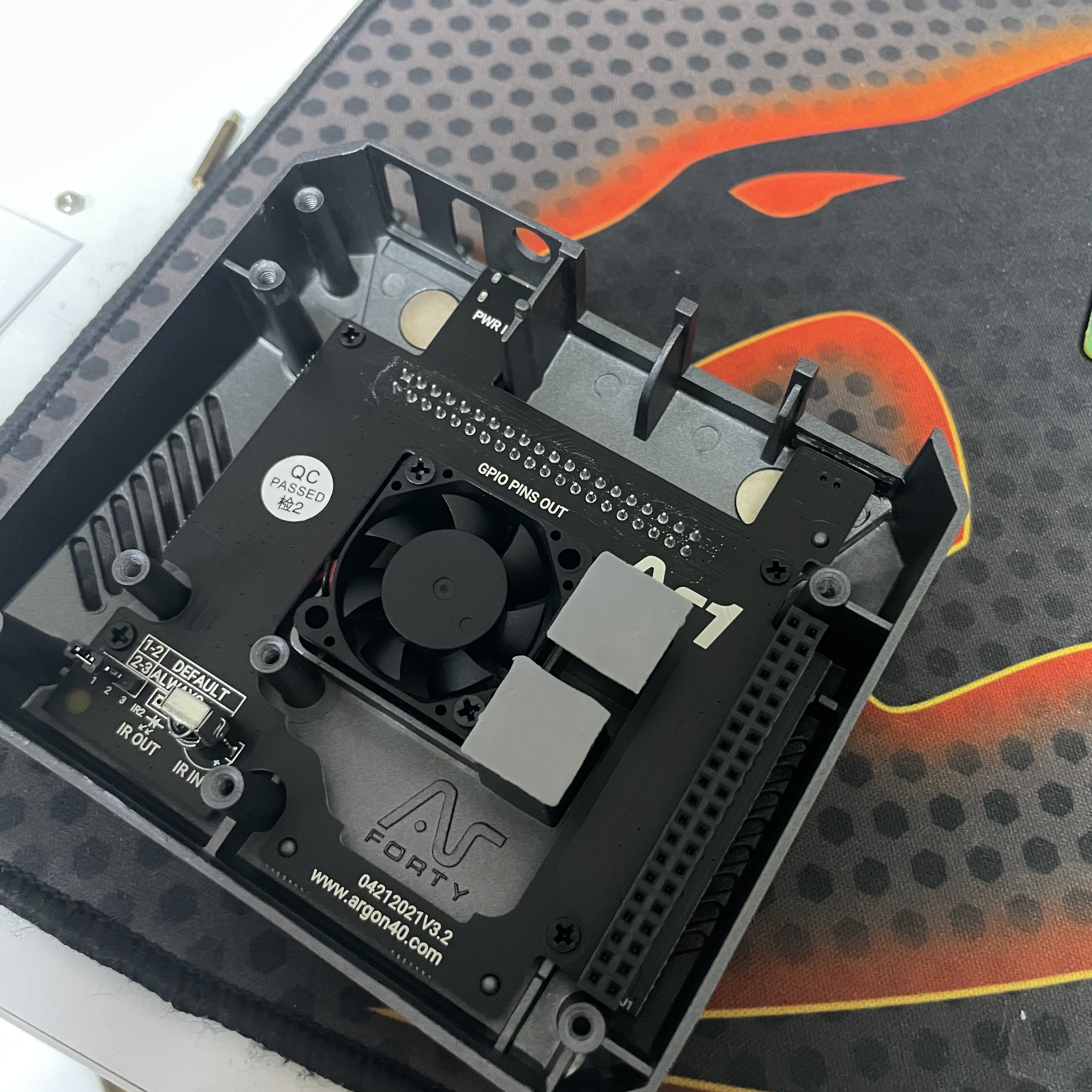

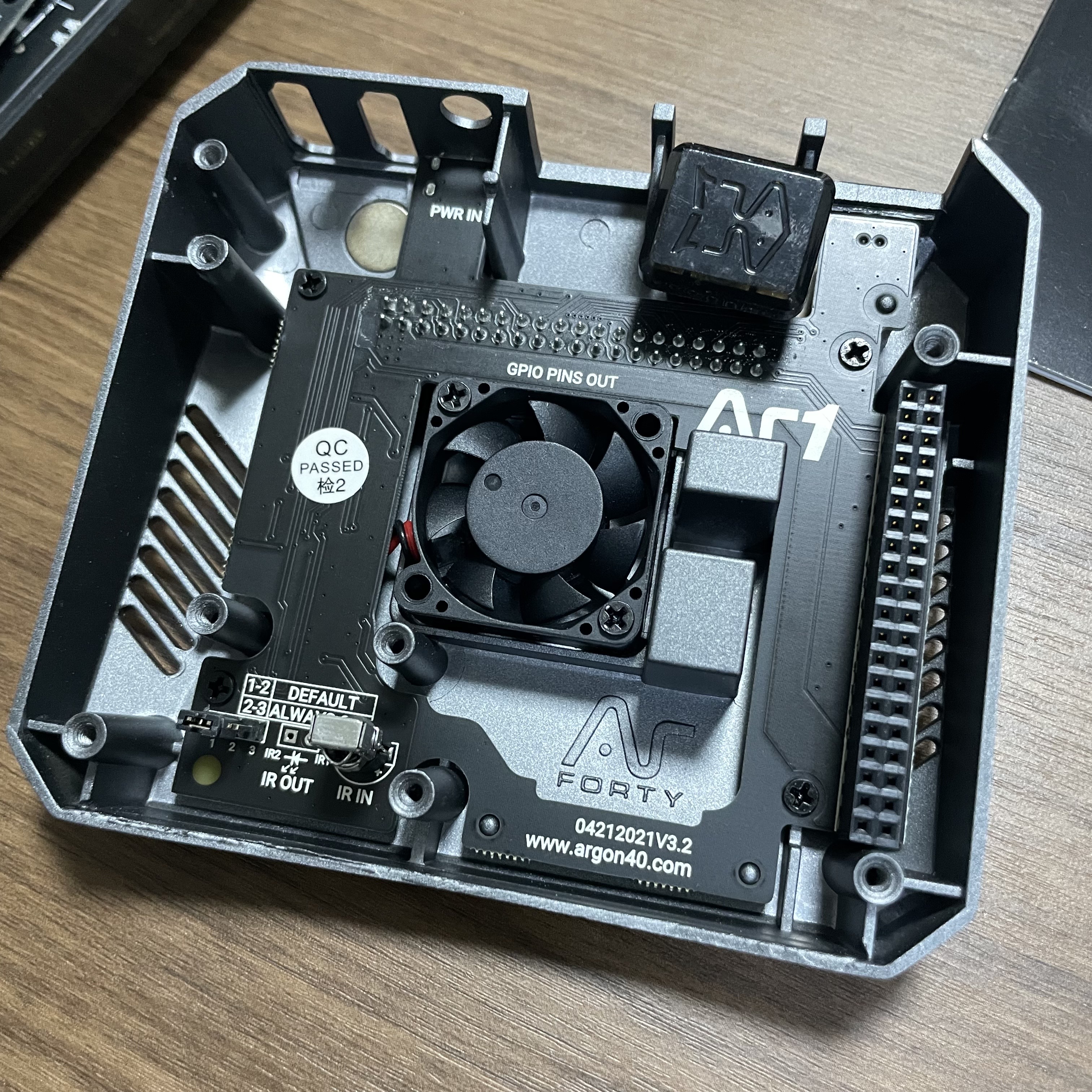

안쪽에는 오른쪽 사진처럼 생겼습니다
라즈베리파이의 GPIO핀 연결 단자와 팬이 눈에 띱니다

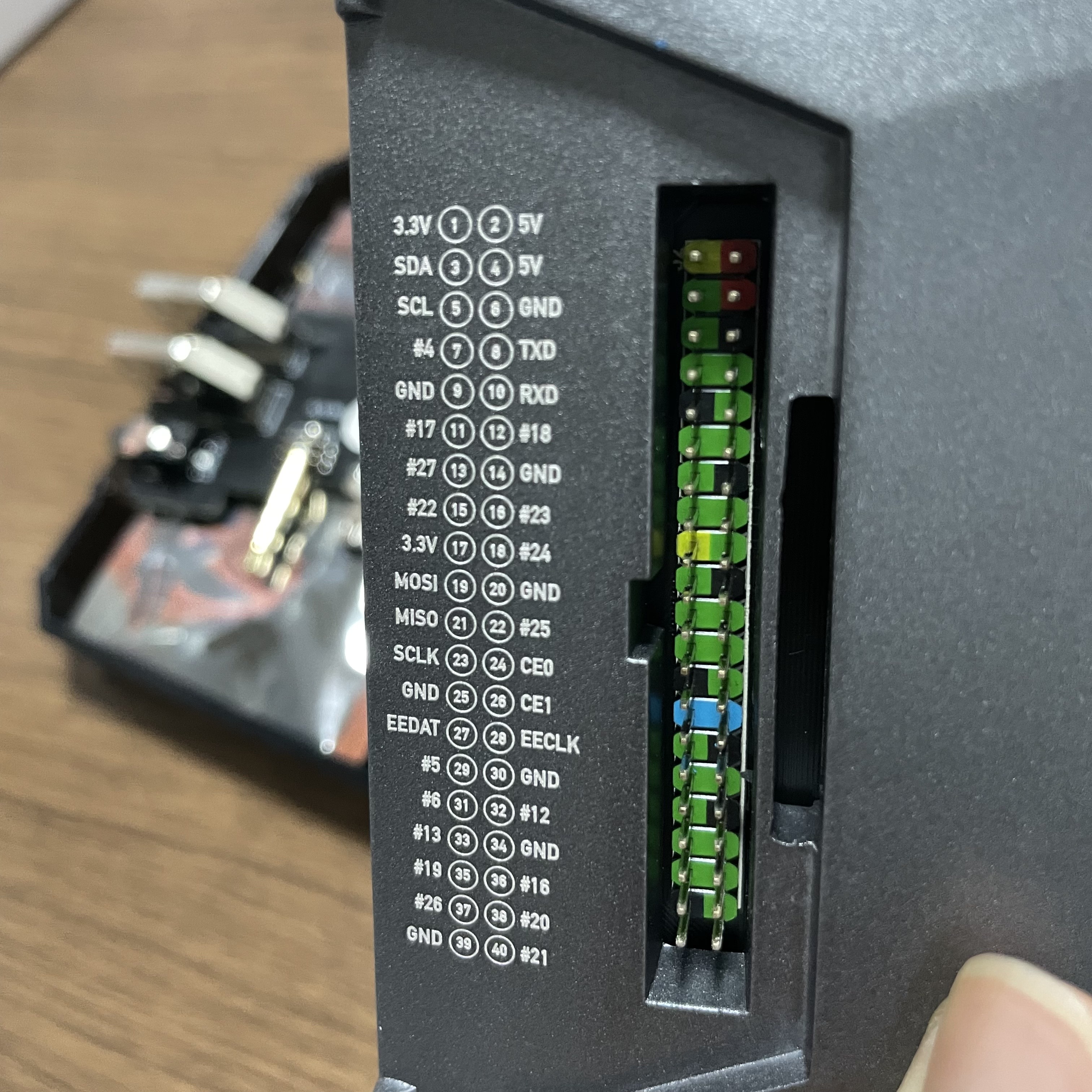

이건 뚜껑 부분입니다 케이스를 씌워도 여기에 GPIO를 연결할 수 있습니다
GPIO 연결할때 마다 무슨 핀인지 매번 찾아보면서 했었는데
저렇게 옆에 다 써있는 디테일이 좋습니다

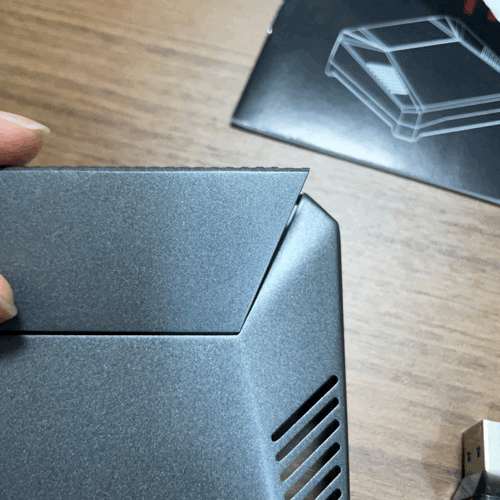

GPIO 부분을 덮는 뚜껑은 위 처럼 자석방식으로 착하고 달라붙습니다
이게 마감도 좋고 디테일이 좋습니다. 사길 잘한것 같은???

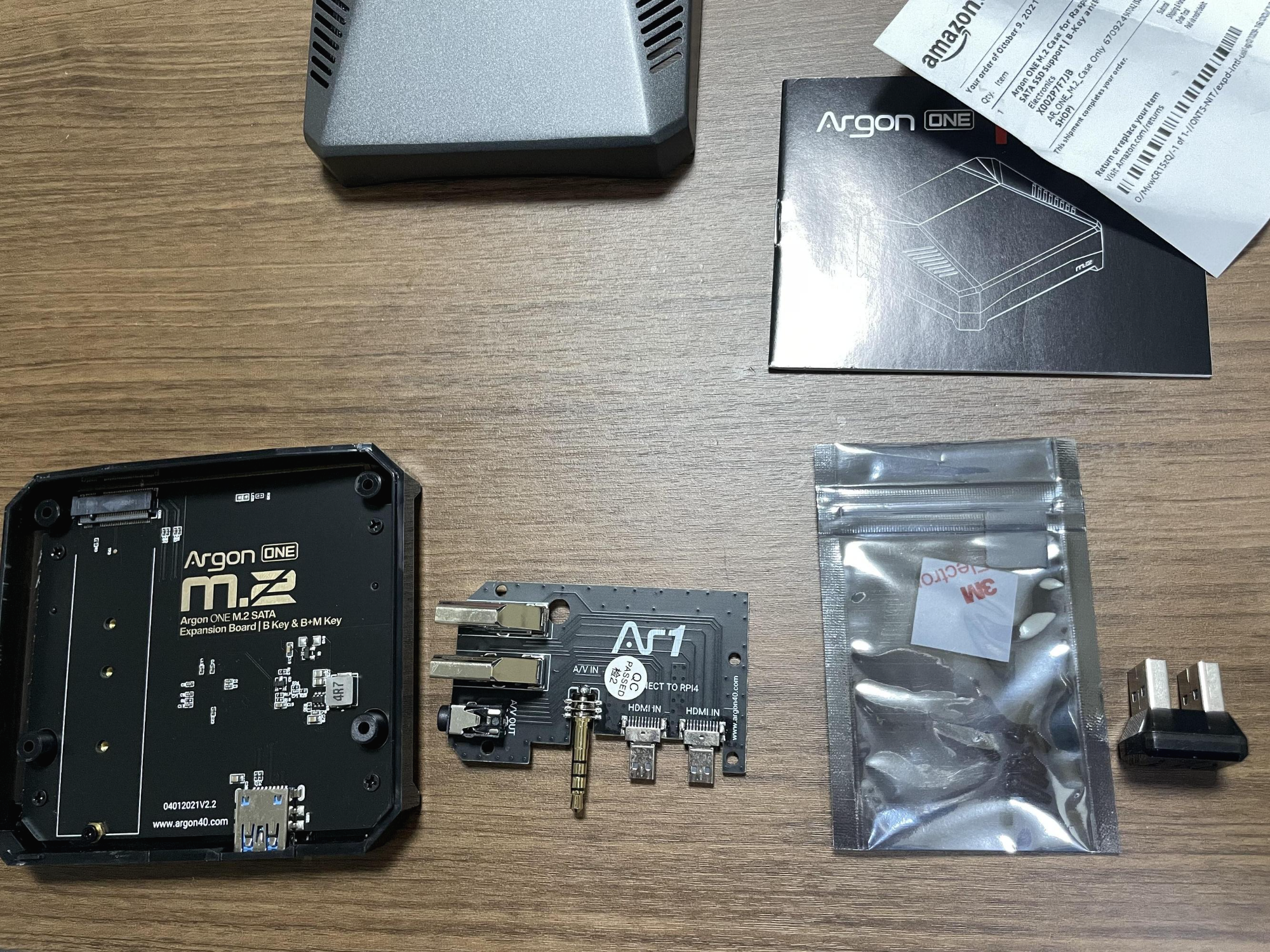

그 외에 HDMI나 음성 잭 등을 연결하기 위한 부품도 있으며
SSD를 사용할 수 있게 USB를 연결해주는 부품, 필요한 나사, 미끄럼방지 3M 실리콘이 있습니다

이게 그 유명한(?) 외계인 문양의 USB 연결 잭입니다
하단의 SSD 부분과 라즈베리파이를 이어줍니다

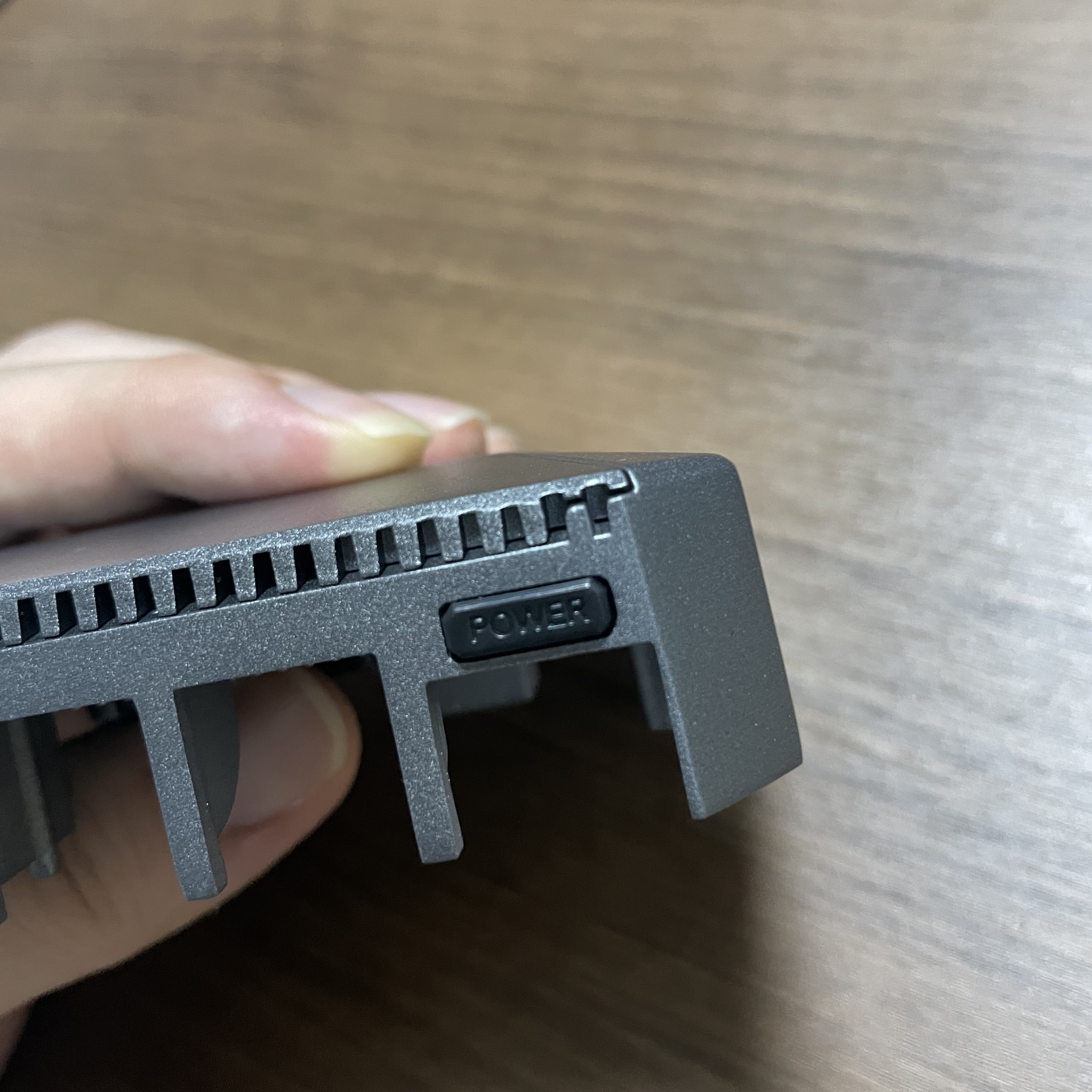

그리고 이 케이스는 버튼을 통해 좀 더 안전하게 전원을 제어할 수 있습니다
매번 전원선을 막 빼야되었는데 그럴필요가 없습니다

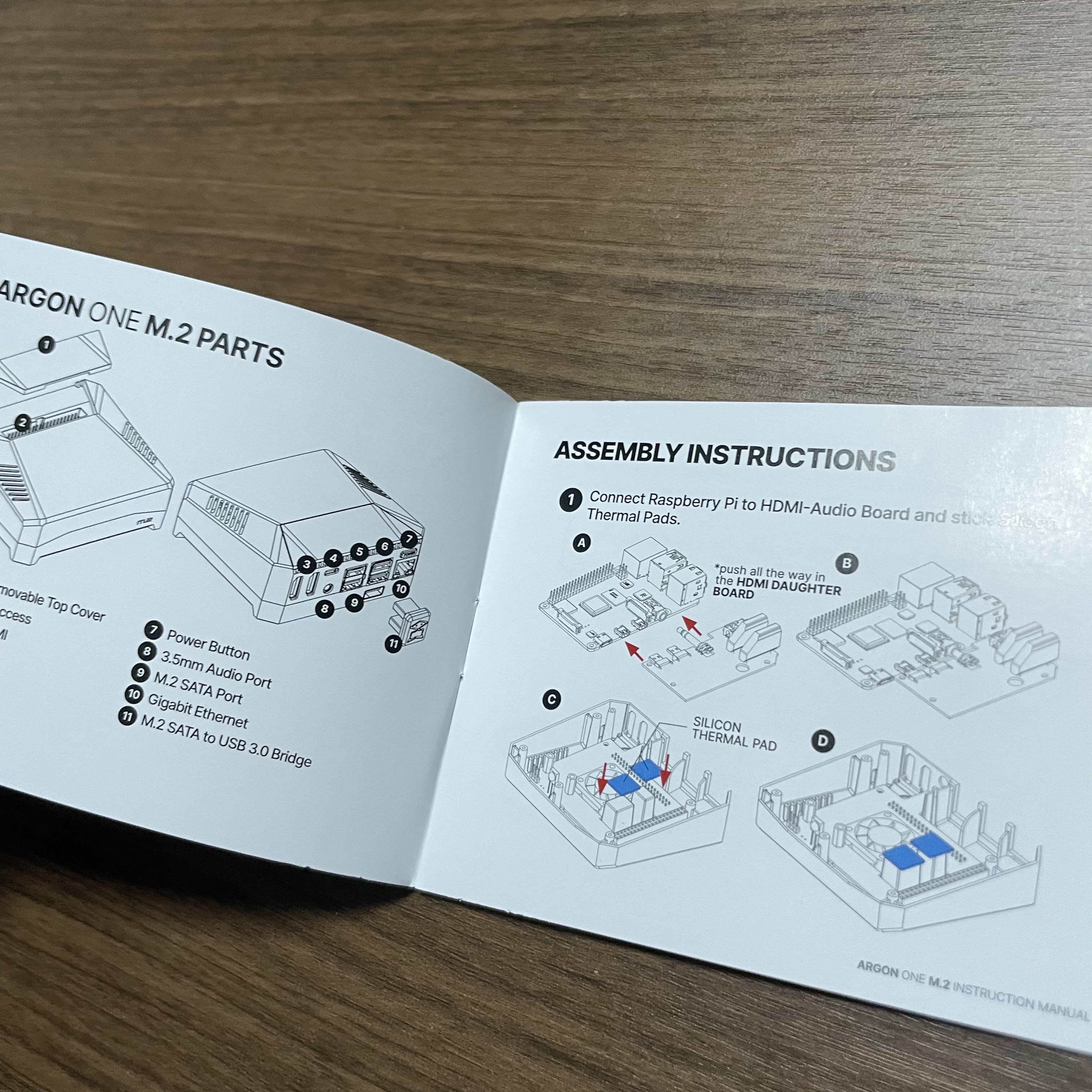

그리고 설명서도 잘 되어 있습니다
영상이나 이런거 참고할 필요 없이 하나하나씩 따라가며 조립하기 쉽게 그림으로 잘 나타나 있습니다

본격적인 argon one 케이스 조립

우선 위 처럼 라즈베리파이에 딱 맞게 연결합니다

HDMI 두개와 AUX를 사용할 수 있습니다

그리고 팬이 달려있는 하판에 라즈베리파이의 GPIO 핀 부분을 딱 맞게 끼워줍니다

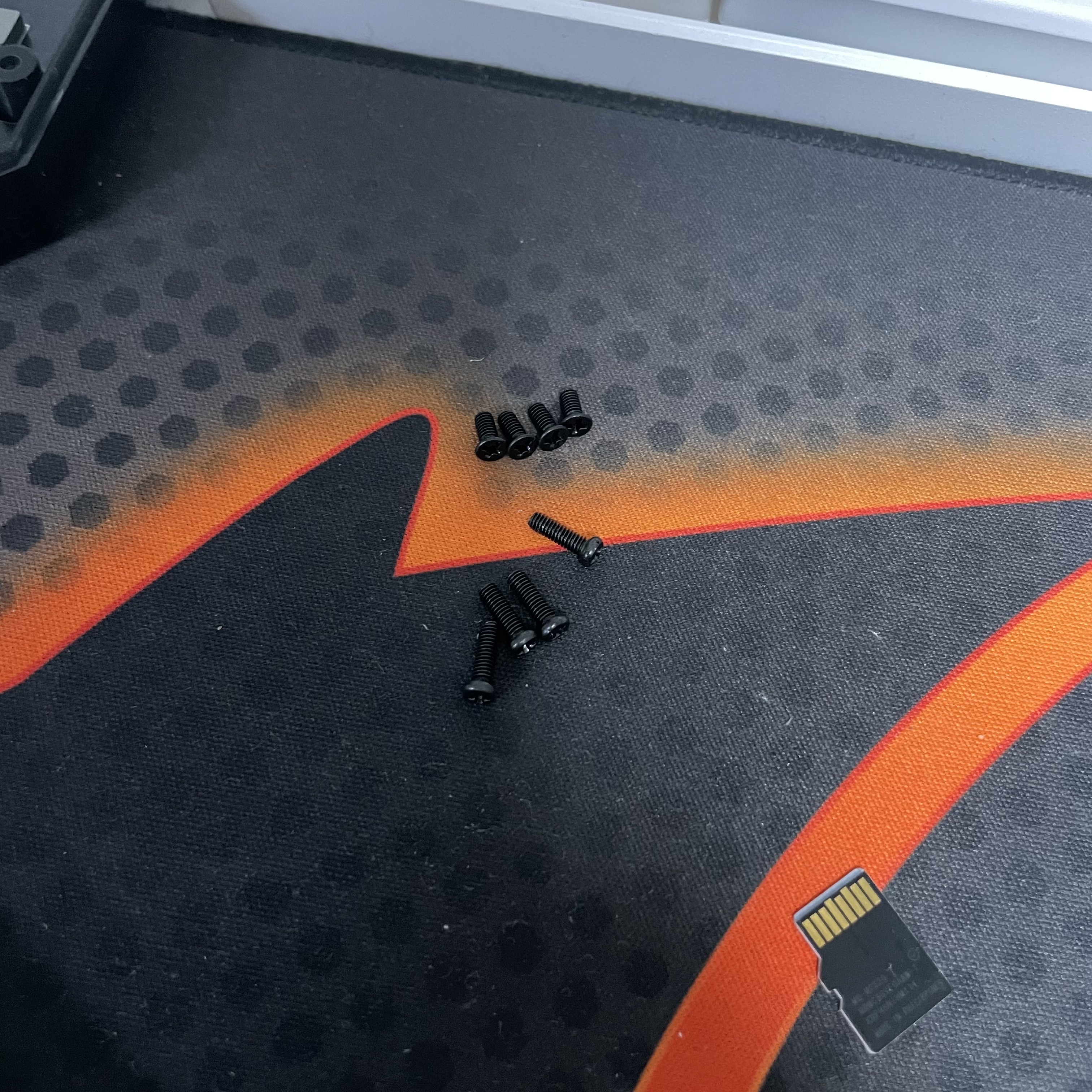

그리고 동봉된 나사를 통해 설명서를 보며 맞는 위치에 조여주면 됩니다
미리 라즈비안을 구워 놓은 microSD도 꽂아줍니다

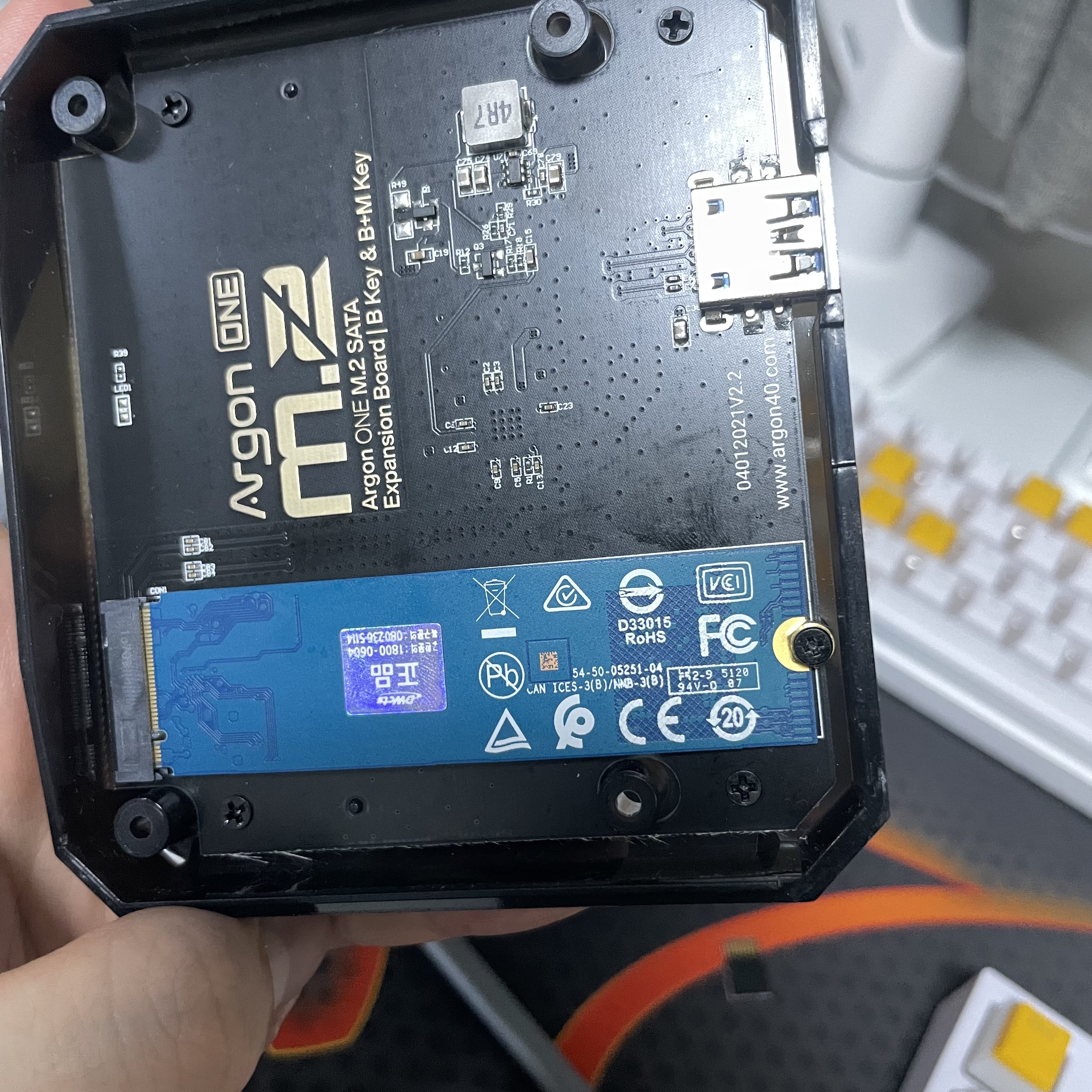

그리고 제가 따로 구매한 WD BLUE 500G SATA3 SSD를 장착해줍니다
이 케이스는 NVME를 지원하지 않으니 NVME SSSD를 사용하고 싶다면 다른 케이스를 구매하거나
SATA3 SSD만 구매하여 장착하셔야 합니다(본인은 NVME 샀다가 바로 중고로 팔아버림 ㅠㅠㅠ)

그리고 뚜껑을 잘 닫고 아래쪽의 나사를 다시 조여줍니다
또 아까 위에서 말한 외계인 모양의 USB를 위 처럼
SSD 부분이랑 연결되게 꽂아주면 됩니다

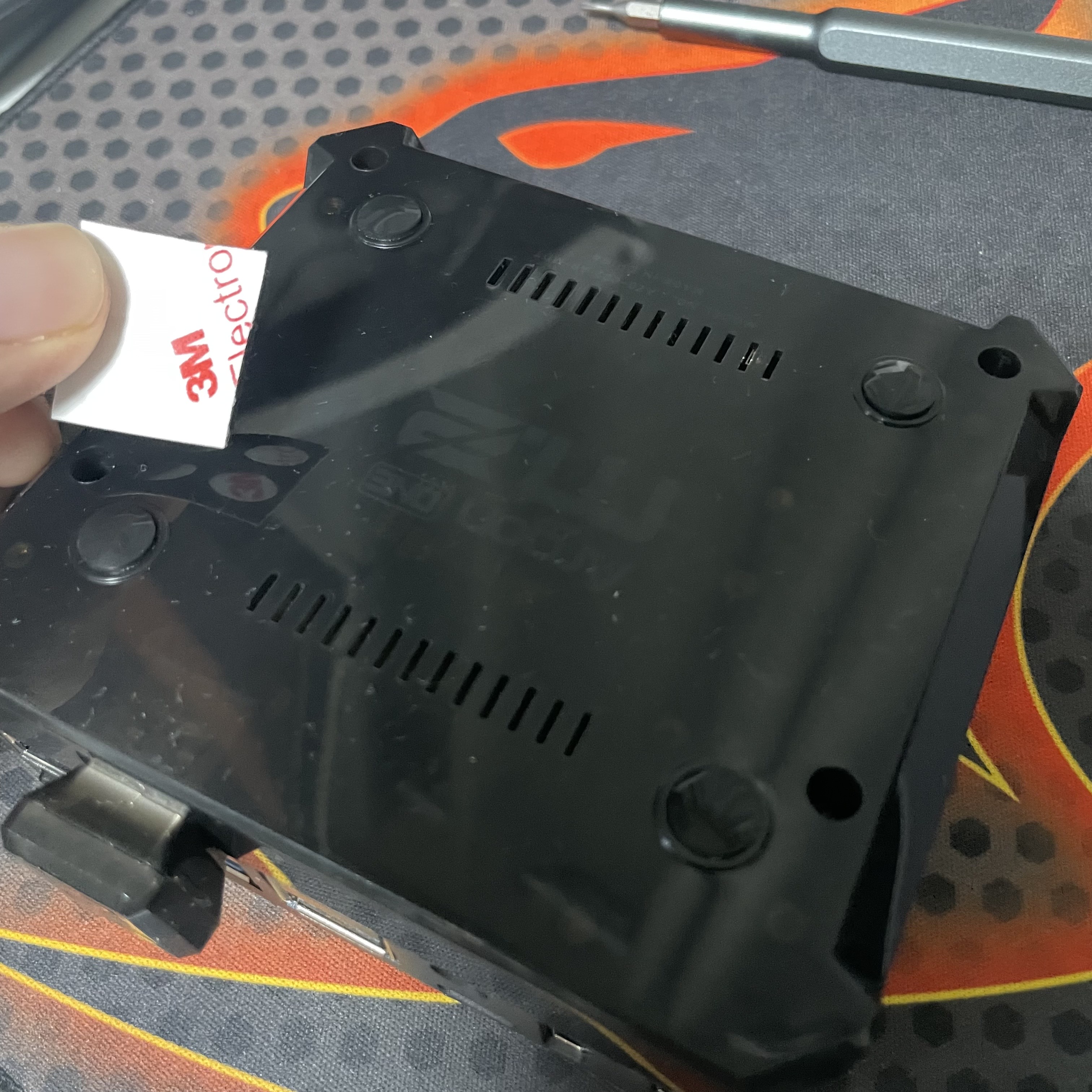

그리고 마지막으로 동봉된 3M 실리콘?을 이용해 케이스가 바닥에 잘 고정될 수 있도록 합니다

그리고 c type 충전기를 연결하고(어떻게 쓰냐 다르지만 집에서 쓰는 일반 c type 충전기 꽂으면 됨)
뒤쪽의 전원 버튼을 누르면 라즈베리 파이가 켜지게 되고
반투명?하게 되어있는 부분으로 라즈베리파이가 정상 작동하는지 확인할 수 있습니다
이렇게 라즈베리파이4 + argon ONE M.2 case의 조립이 끝났습니다
이제 이쁘게 라즈베리파이를 모셔놓을 수 있습니다~~

장점

케이스가 취향타지 않고 깔끔함
팬이 동봉되어 있음
SSD 설치 간단함

단점

sd card를 꺼내려면 아래의 나사를 풀어서 뚜껑을 열어야만 꺼낼 수 있음 ㅠㅠㅠ
(M.2 아닌 버전은 그냥 꺼낼 수 있음)
